Auch wenn sie häufig im Verborgenen wirken – elektrische Antriebe haben einen bedeutenden und weiter wachsenden Anteil an der Mobilität von heute. Ohne sie bewegt sich weder das Fahrzeug, noch bewegt sich im Fahrzeug viel. Sogenannte elektrische Kleinmotoren sind das Herz zahlreicher Komfortfunktionen und Assistenzsysteme: Schiebedach, Fensterheber, Sitzversteller, Heckklappe, Scheibenwischer, ABS-Antrieb und -pumpe, Parksperre und viele mehr.
Der Wandel hin zur Elektromobilität hat Elektromotoren mit neuen Spannungsbereichen hervorgebracht. Außerdem sorgt die E-Mobility für einen zusätzlichen Bedarf an Elektromotoren für Komponenten, die ihre Antriebsenergie bisher über den Verbrennungsmotor bezogen haben. So benötigt etwa die Klimaanlage in einem Hybrid- oder reinen Elektrofahrzeug nun einen Elektroantrieb.
Deshalb hat Berghof Automation das Prüfen dieser diversen Antriebe zu einer seiner Kernkompetenzen gemacht.
In diesem Kontext bieten wir etwa einen Klima-Dauerlaufprüfstand für BLDC- und DC-Motoren (bürstenlose und bürstenbehaftete Drehstrommotoren), ein Drehmomentprüfsystem für DC-Motoren und einen Kennlinienprüfstand für Spindelantriebe an. Sie alle sind an die jeweiligen kundenspezifischen Bedürfnisse angepasst.

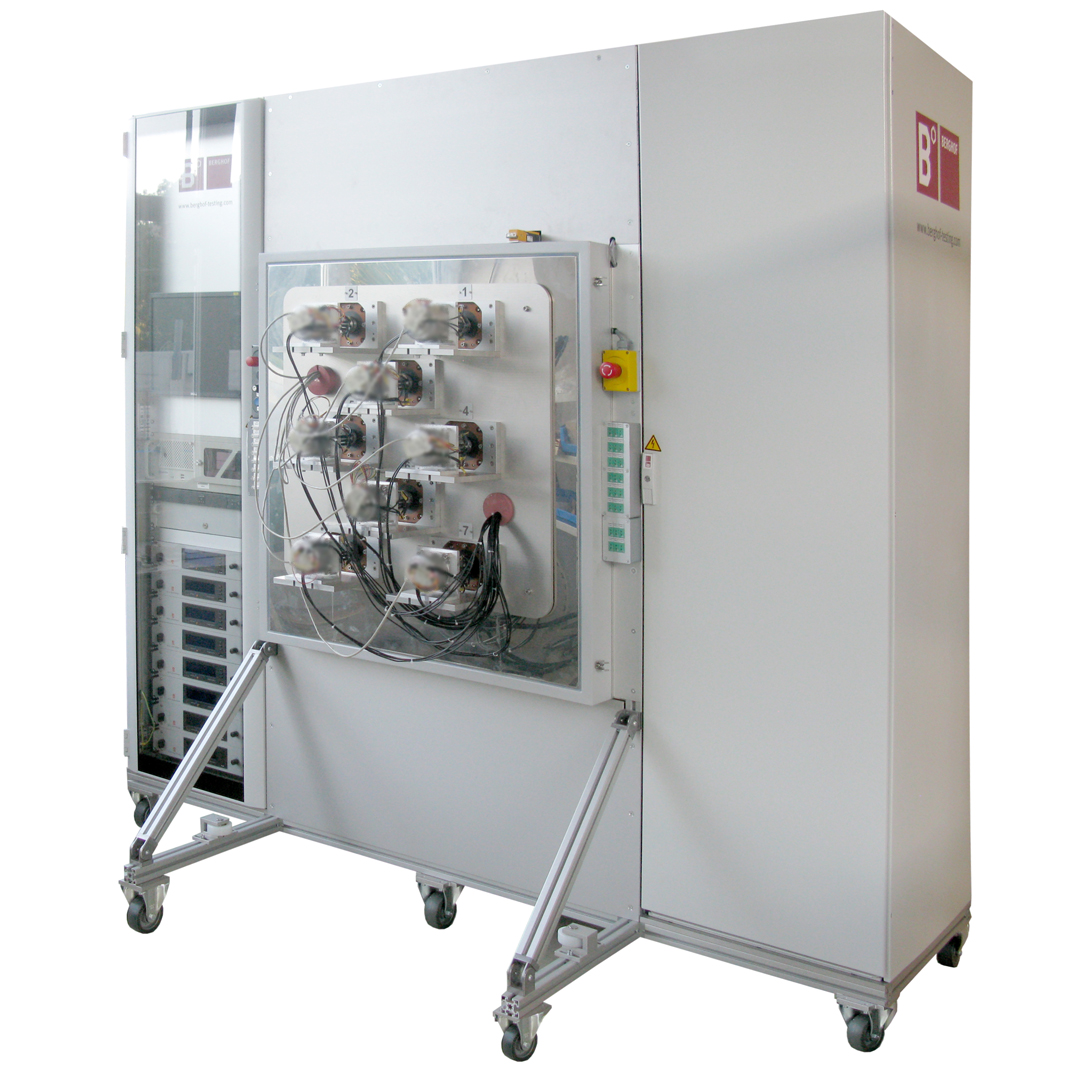

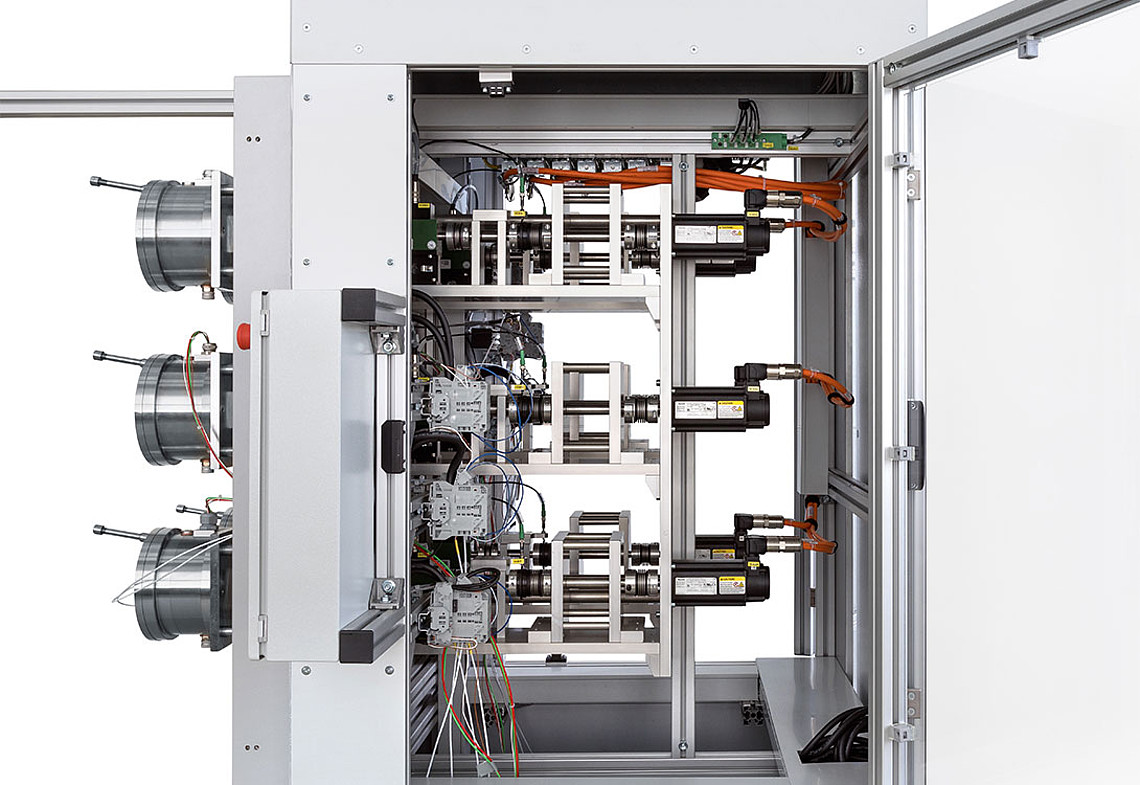

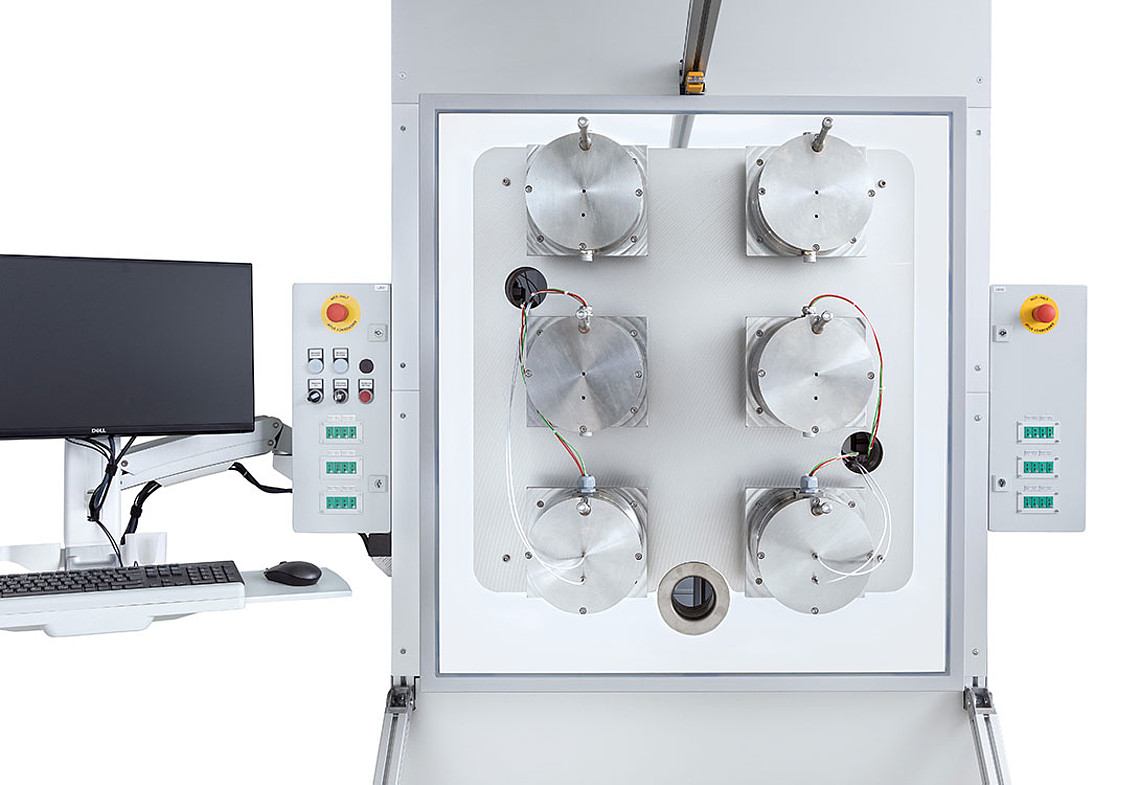

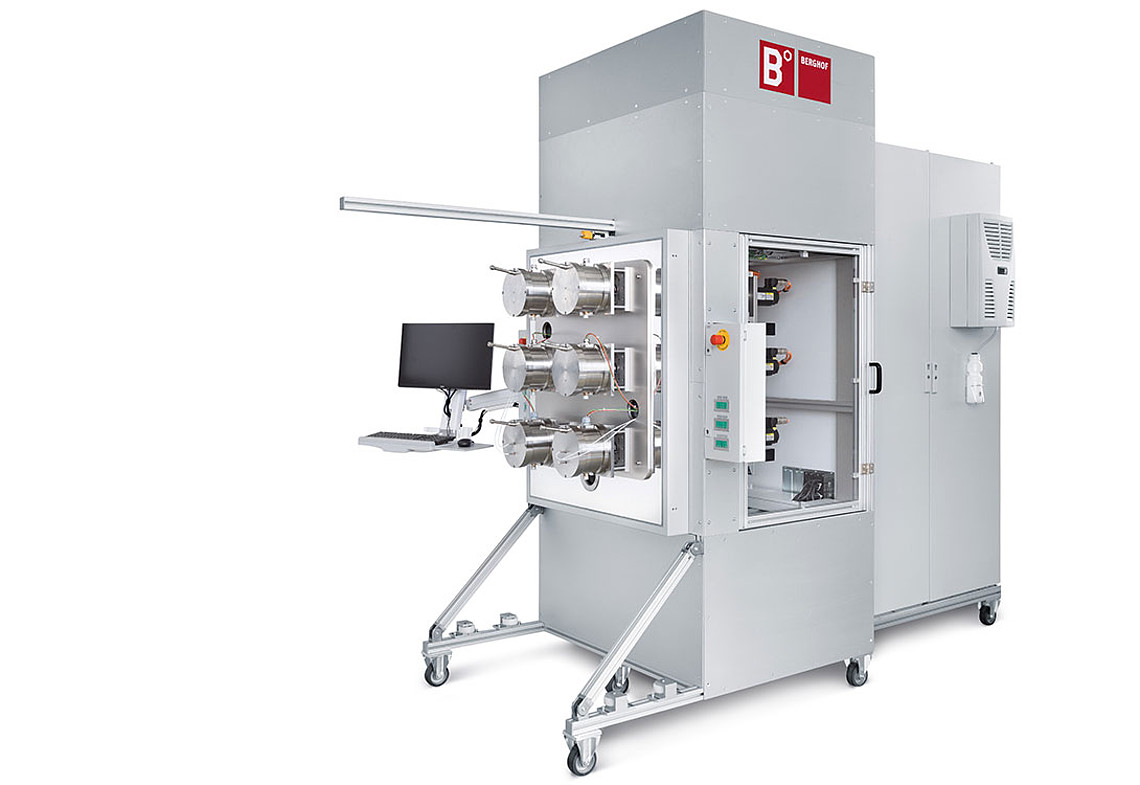

Unter verschiedensten Umweltbedingungen müssen BLDC-Motoren fehlerlos funktionieren. Denn Autos sind im Hochsommer wie im tiefsten Winter, bei Nässe und teils extremer Trockenheit unterwegs. Um sie also unter bestimmten, zuvor definierten thermischen Bedingungen prüfen zu können, besitzt unser Dauerlaufprüfstand für BLDC-Motoren eine Klimakammer. Das ermöglicht es unseren Kunden, reale, dynamische Lastprofile nachzubilden – aber auch Extremsituationen, um den Antrieb auf Herz und Nieren zu prüfen.
So kommt unser Prüfstand insbesondere als Audit-Prüfplatz im Qualitätsmanagement zum Einsatz. Prüflinge können etwa ABS-Pumpenantriebe sein. Das Prüfsystem von Berghof Automation für bürstenlose Gleichstrommotoren ist dabei in der Lage, das Einsatzumfeld der Prüflinge genau nachzustellen. Dabei ist es so flexibel, dass wir es auch schnell und einfach auf künftige Anforderungen anpassen können.

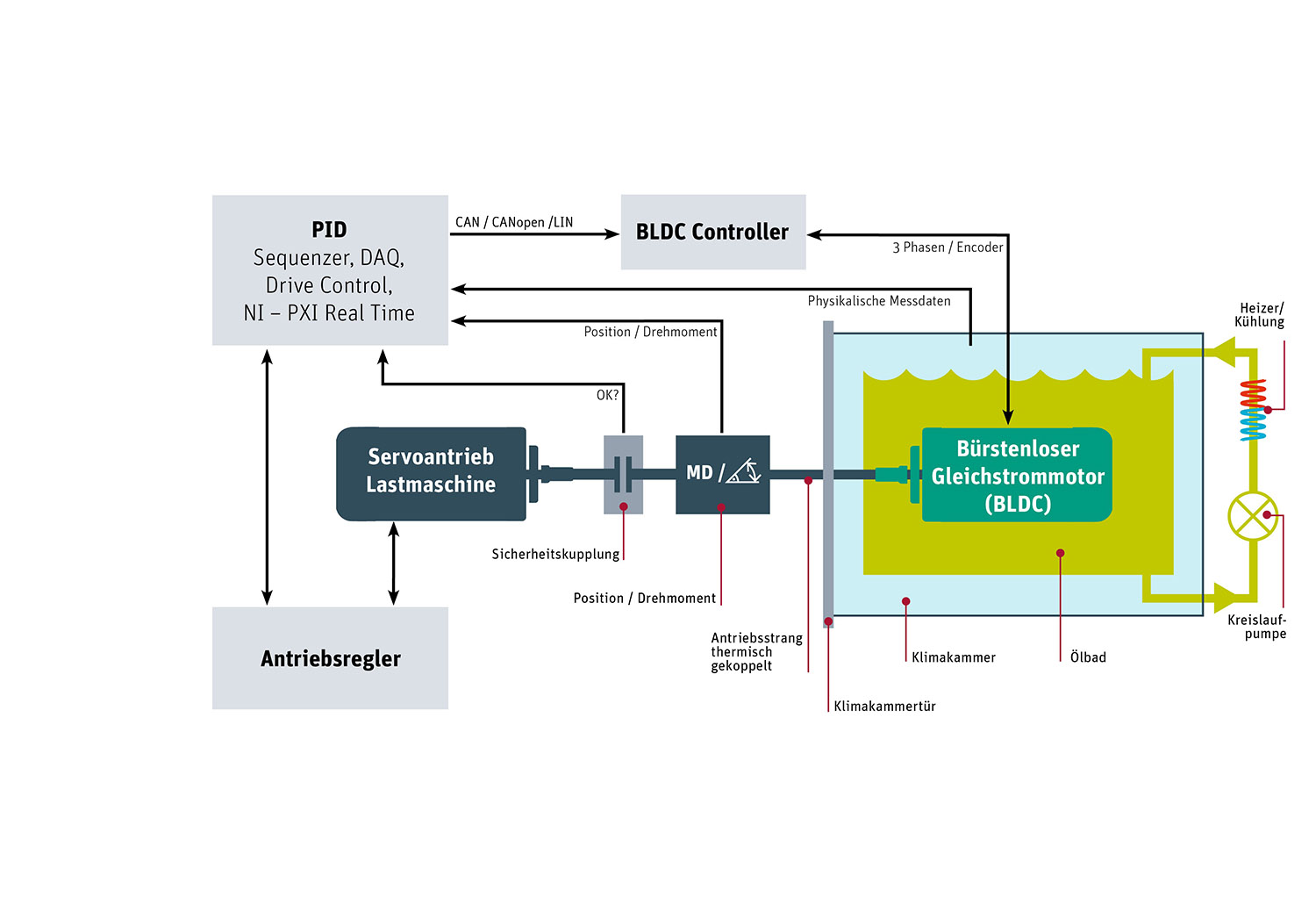

Berghof Automation hat sein bewährtes Prüfsystem für BLDC-Motoren um eine einzigartige, neue Funktion erweitert. Der Klima-Dauerlaufprüfstand ist ab jetzt in der Lage, die Prüfung der Motoren auch in ihrem realen hydraulischen Umfeld vorzunehmen. Ihr Vorteil: Sie können sie dadurch, wie später im realen Einsatz, im jeweiligen Öl prüfen – und das unter absolut realistischen Bedingungen. So testet das System die Komponenten, entsprechend des Lebenszyklus der Motoren, mit unterschiedlichen Ölsorten, verschiedenen Verschmutzungsgraden des Öls und dank der Klimakammer im kompletten Temperaturbereich.
Sie möchten mehr über die BLDC-Prüfung im Ölbad erfahren? Dann lesen Sie gerne unseren Bericht zum Thema im Downloadbereich “Test- und Prüftechnik”!

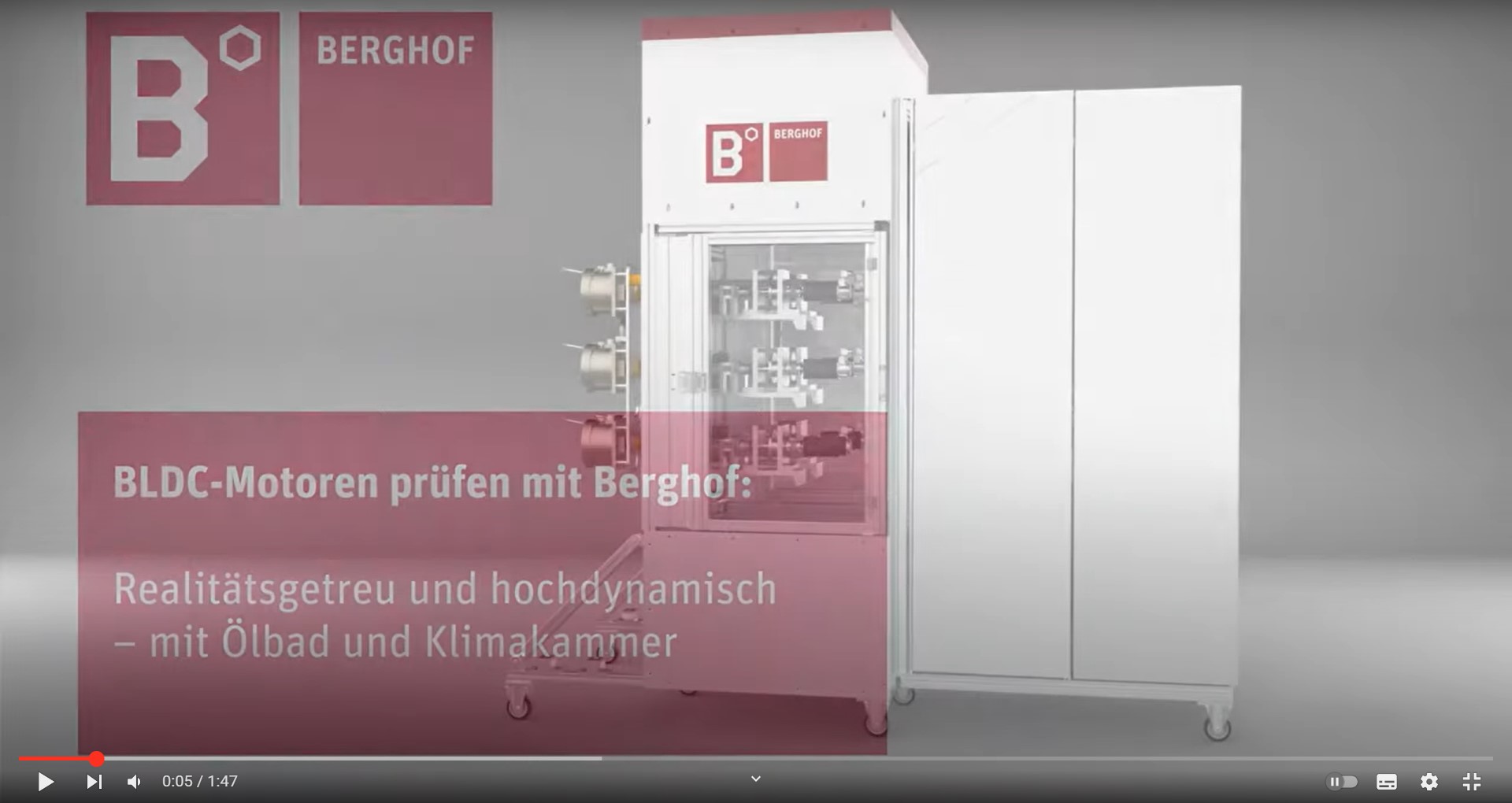

Sie finden, (bewegte) Bilder sagen mehr als tausend Worte? Dann schauen Sie sich unser Produktvideo an!
Erfahren Sie mehr über das Prüfen von BLDC-Motoren in unserem Fachartikel "Flexibles Auditing von Elektroantrieben".

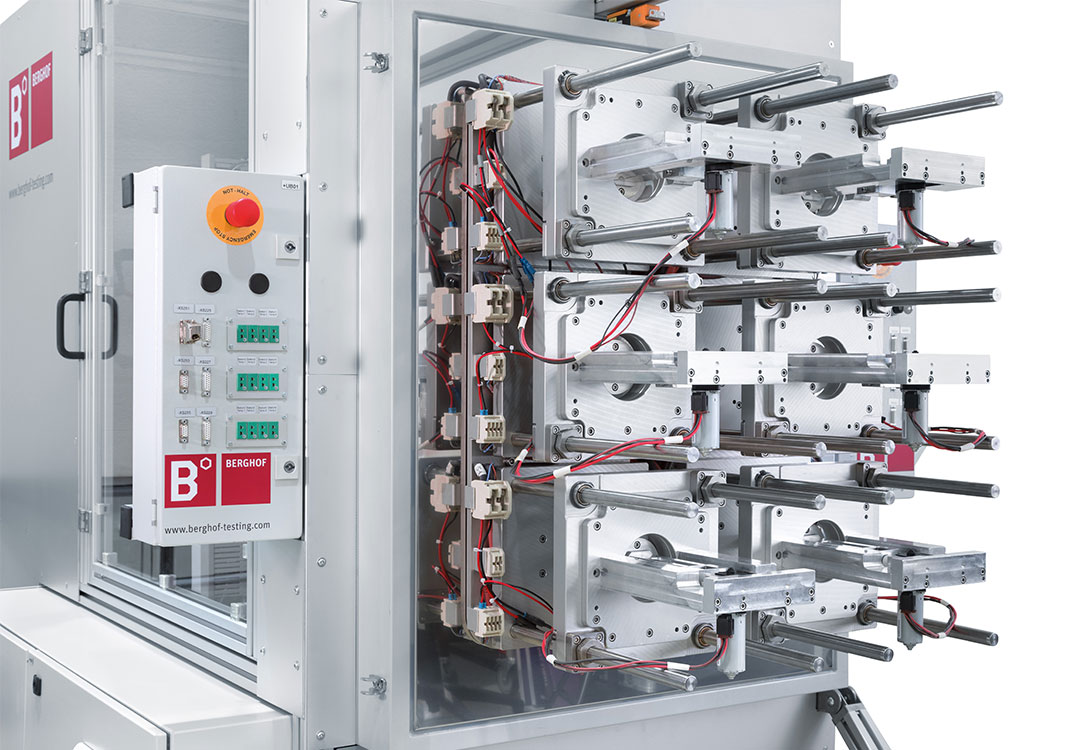

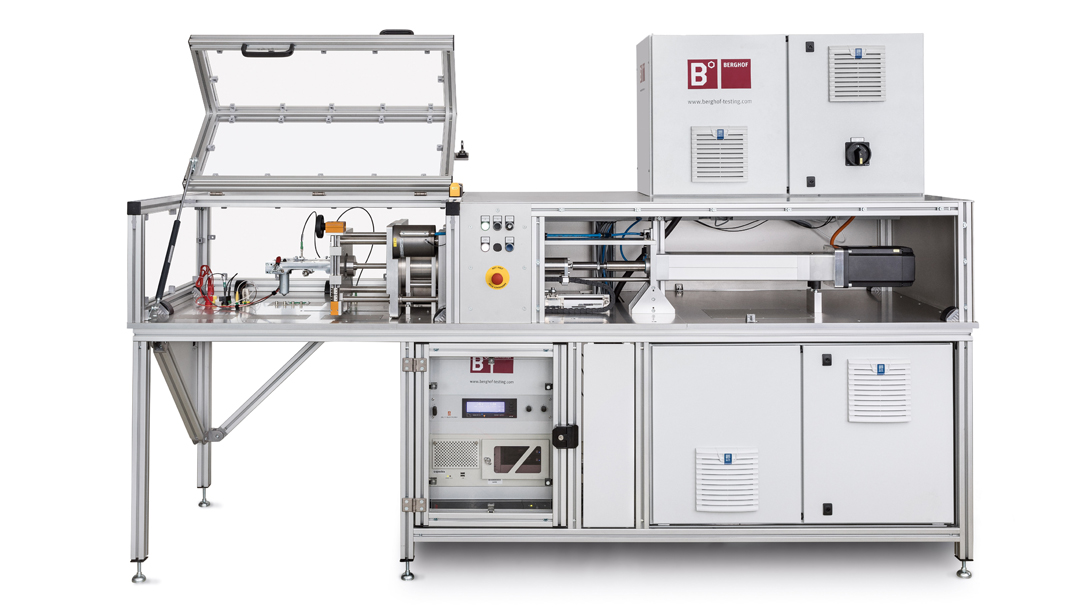

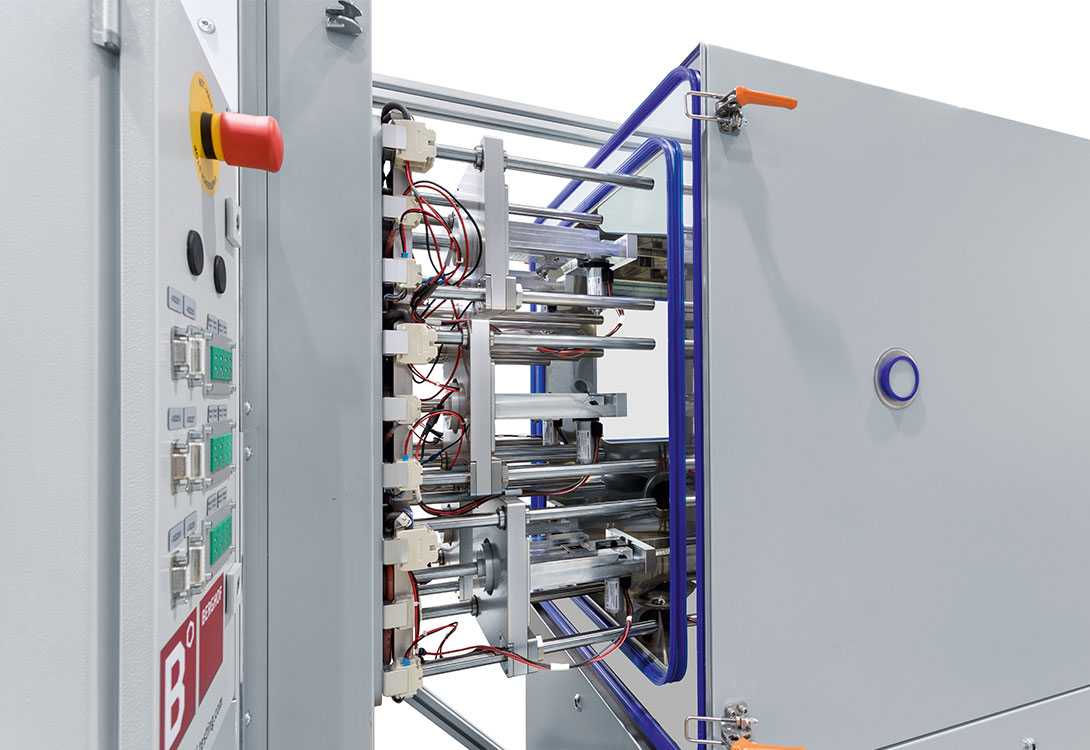

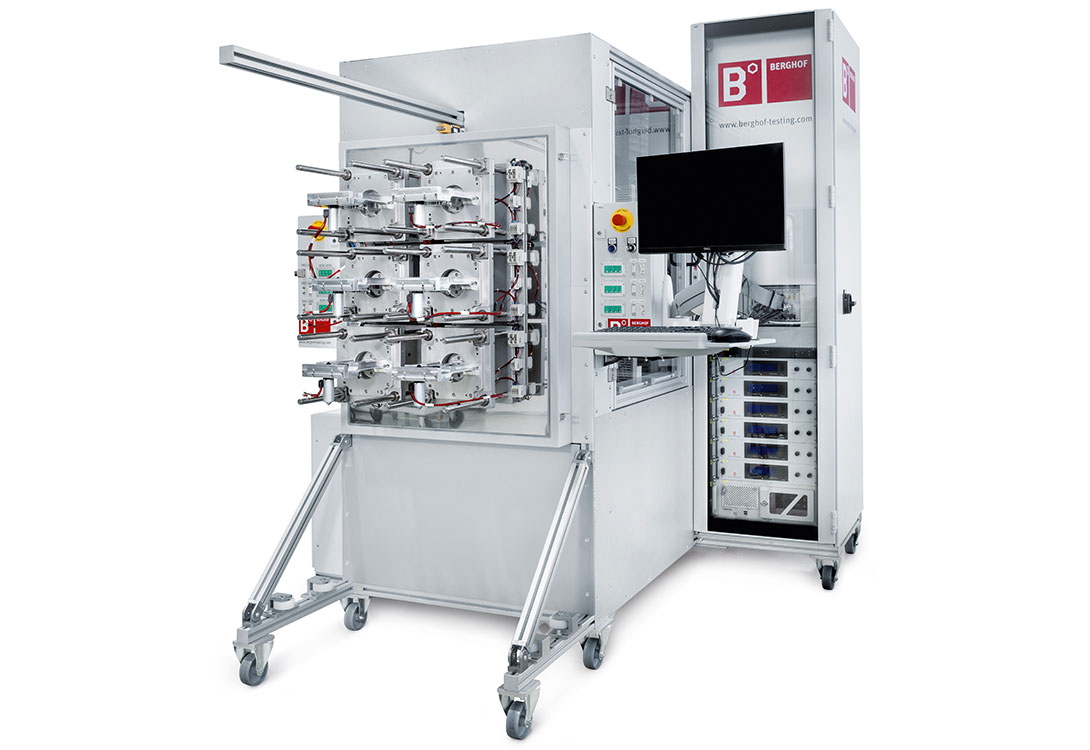

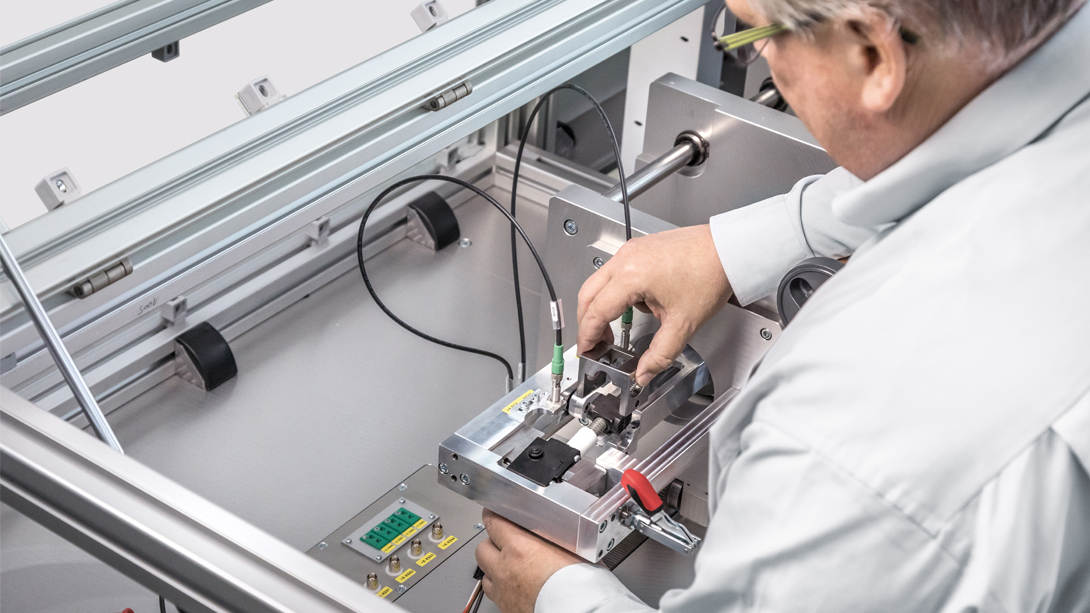

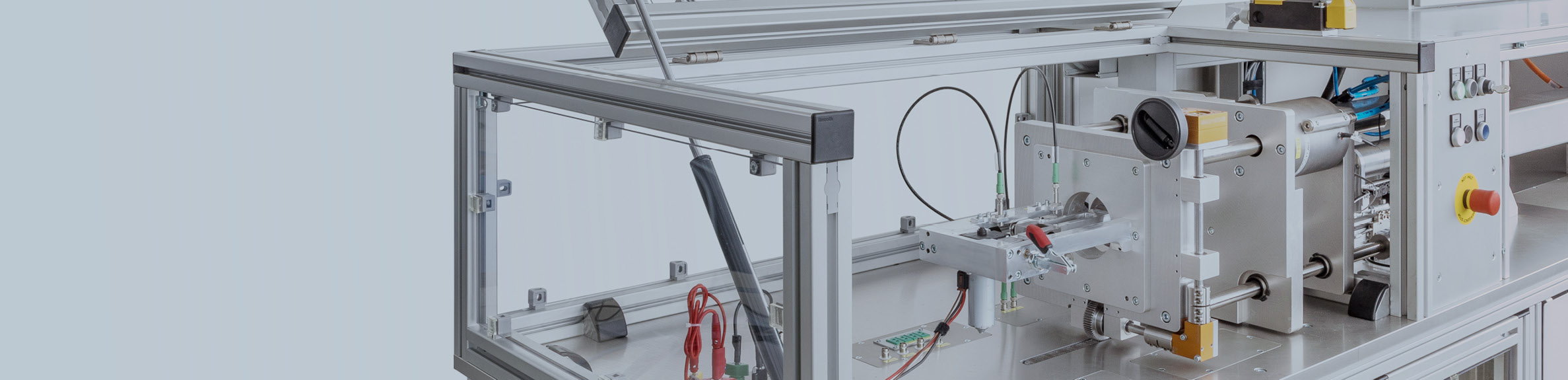

Spindelantriebe bewegen Komfortfunktionen wie Schiebedach, Fensterheber, Sitz- und Lenkradversteller sowie die Heckklappe. Damit sie ihre Aufgabe sachgemäß erfüllen, prüft auch hier zuvor ein Prüfstand von Berghof deren Funktion. Berghof Automation hat dieses leistungsstarke System neu im Portfolio – sowohl als Kennlinienprüfstand für einen einzelnen Spindelantrieb als auch als Dauerlaufprüfstand für mehrere Spindelantriebe. Zum Einsatz kommen sie in der Entwicklung, im Audit und auch in der Produktion.
Die Simulation der Belastung erfolgt durch dynamische Servoantriebe mit Spindeln. Zur Ansteuerung der DC-Motoren werden speziell entwickelte H-Brücken (Brückenschaltungen) mit kurzen Schaltzeiten und Strömen bis zu 100 A verwendet. Unsere Prüfstände für Spindelantriebe arbeiten mit Technologien, die auch im Klima-Dauerlaufprüfstand für BLDC-Motoren zum Einsatz kommen.

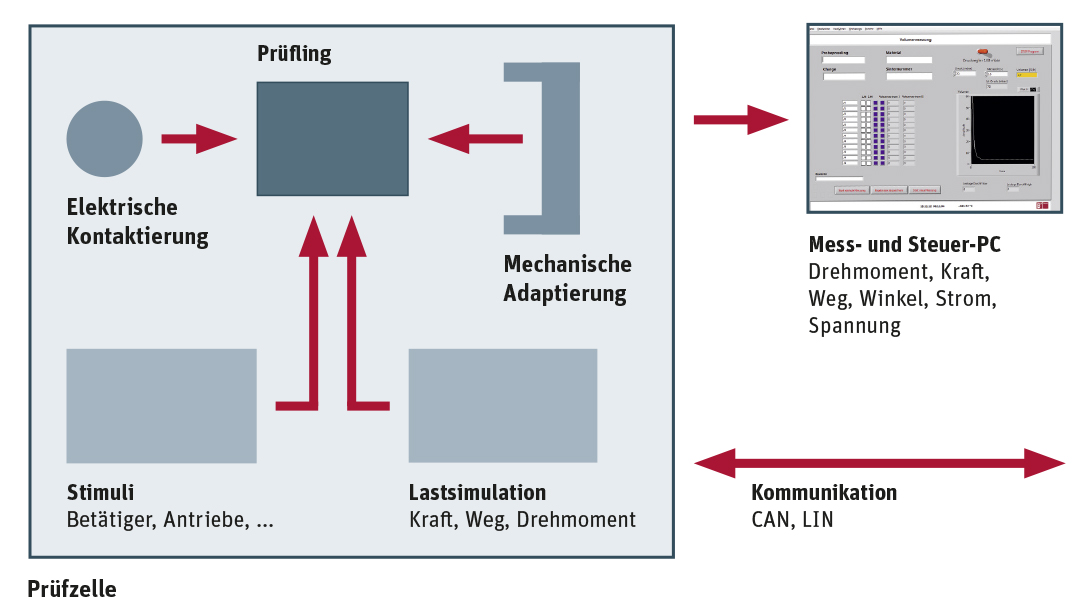

Berghof Automation ist der Spezialist für die Prüfung elektrischer Kleinmotoren: Neben den BLDC-Antrieben bieten wir unseren Kunden auch unsere Kompetenz bei der Prüfung von DC-Antrieben – also bürstenbehafteten Gleichstrommotoren – an. Unser standardisiertes Drehmoment-Testsystem für sämtliche Arten von KFZ-Elektromotoren ist die beste Wahl für Baugruppen unserer Kunden mit Stellmotoren wie Heckklappenantrieb, Türverriegelung, Fensterheber oder Sitzgestell. Die elektrische und mechanische End-of-Line-Funktionsprüfung führt das System halbautomatisch durch.
